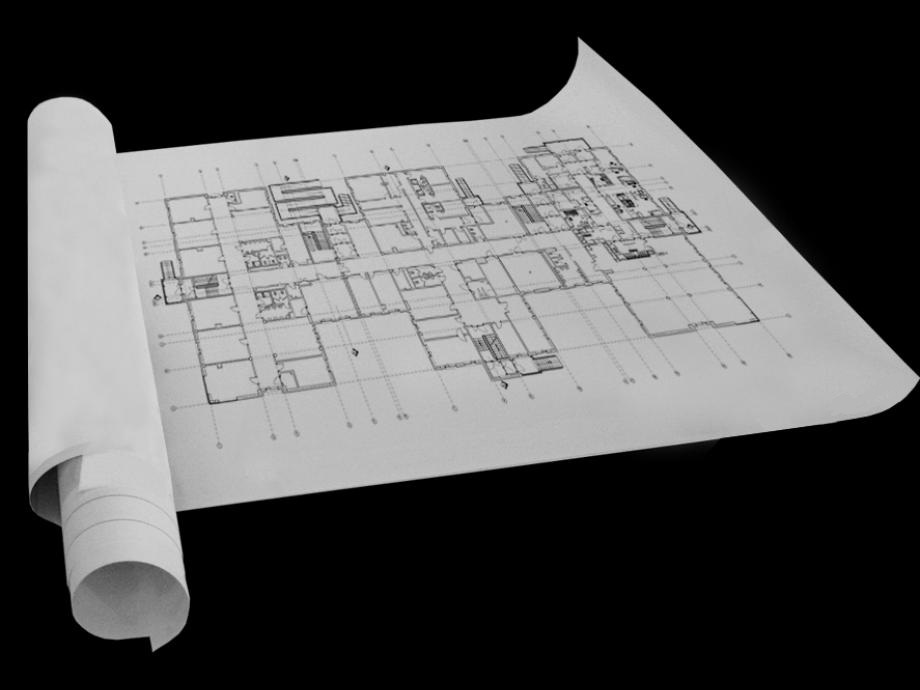

Uygulama Projesi, proje çalışmasının son aşamasıdır. Dolayısıyla uygulama Projesi’nde, inşa edilecek yapı ile ilgili her türlü ayrıntının, Uygulama Projesi’ne işlenmesi gerekmektedir. Yazılan her rakam ve çizilen her çizgi kesinlik ifade eder. Bu aşamada, yapı ile ilgili beklentilerin eksik ya da yanlış anlamaya olanak vermeyecek şekilde projeye yansıtılmış olması, imalatın denetlenmesine olanak sağlamakta ve işin tarafları arasında çıkabilecek anlaşmazlıkları en aza indirmektedir. Uygulama Projesi, resmi işlemlerde Ruhsat Projesi olarak işlem görür. Bu projelerin ölçeği 1:50 olur. Bazen büyük projelerin Uygulama Projesi 1:100 de olabilir. Uygulama Projesi’nde yer alan paftaların aşağıdaki gibi özetlemek mümkündür. Durum (Vaziyet) Planı : Yapının arsa içindeki durumu ve arsa çevre ile ilişkisi hakkında genel bilgi vermek amacıyla çizilen plandır. Durum Planı’nda şu hususlar belirtilir. Yapı kitlesi, plan görünüşü veya perspektif olarak çizilir. İç ayrıntı gösterilmez ve kitle istenirse taranır. Yapı giriş yeri, arsa içindeki giriş yolu, garaj yolu, diğer gezinti yolları gösterilir. Garaj, bahçıvan veya kapıcı evi, kömürlük gibi tamamlayıcı yapılar varsa çizilir. Kuyu, sarnıç, fosseptik çukuru gibi yer altı yapıları, arsada mevcut olan ağaçlar gösterilir. Arsa köşeleri ve gerekli diğer yerlerin kotların (nivoları) kabul edilen sıfır kotuna göre kotlandırılır. Yapı birden çok bloklar halinde ise her yapı bloğunun ismi veya işareti kendi bloğu üzerinde veya yanına yazılır. Arsanın parsel numarası, komşu parsel numaralarıyla beraber gösterilir. Yapının komşu arsalara ve yola olan ölçüsü, yapının kitle ölçüsü, arsa dışındaki yolun adı ve genişliği yazılır. Komşu yapılar kendi arsalarında gösterilip, kaç katlı oldukları belirtilir. Yapı kitlesi üzerinde kesit yerleri gösterilip, plan dışında kalmak üzere iki kesiti çizilir. Kesitlerde yapı katlarının ve arazi ile kesiştiği yerlerin kotları yazılır. Yapının kuzey yönü işaretlenir. Çizim ile gösterilenlerden başka, Vaziyet Planında, paftanın uygun yerine yapılacak tablolar yardımıyla yapı ile ilgili (kat alanı, yapı toplam alanı, yapı cinsi, yapı bedeli, meslek odalarınca istenen bilgiler, yapı kadastro kayıtları vb.) bilgiler verilir. Durum Planı ölçeği genellikle 1:500 olur. Ancak proje büyüklüğüne göre 1:1000, 1:2000 ölçekli de olabilir. Kaba Yapı Paftaları : Bu çizimler, kat planları, görünüşler ve kesitlerden oluşmaktadır.Genellikle 1/50 ölçeğinde çizilmektedir. Kat planlarında, binanın farklı olan her katının planı çizilerek, iç mekanlarının boyutları, kullanım amaçları, kapı ve pencerelerinin yeri ve ölçüleri, duvar kalınlıkları, zemin kodları, tesisat ve malzemelerin yeri ve bağımsız bölüm kodları verilmektedir. Binanın tüm cephelerinin görünüşleri çizilerek, her görünüşte, cephe kaplamasının çeşidi, kapı ve pencere doğramalarının şekli, pencere kanatlarının açılış yönü belirtilmektedir. Birisi merdivenlerden geçmek koşuluyla en az iki düşey kesit çizilerek, yapının taşıyıcı sistemi, döşeme ve kat yükseklikleri, kapı, pencere, lento yükseklikleri, kaba ve ince yapı kodları, yalıtım, ön görülen elemanlarda yalıtımın türü, merdiven elemanları ve gerekli ölçüleri ayrıntılı olarak verilmektedir. Sistem Kesiti: Sistem Kesiti, kaba yapıdan detaya geçiş paftasıdır. Genellikle 1/25 ölçeğinde çizilen Sistem Kesiti, binanın temelinden çatısına kadar taşıyıcı elemanların teşkilini ve bunların tamamlayıcı yapı elemanları ile birleşim noktalarını ön plana çıkarmak bakımından oldukça yararlı bir proje bölümüdür. Gerekli görülmesi halinde birden fazla sayıda Sistem Kesiti çizilmektedir. Sistem Kesiti üzerinde, daha ayrıntılı açıklanması gereken yerler işaretlenip ilgili detayın bulunduğu paftanın kodu yazılarak iki pafta arasında bilgi akışı sağlanmaktadır. Yer (Mahal) Listesi: Planda (numaralanan) hacimlerin döşeme, duvar, tavan, kapı, pencere, merdiven gibi elemanların hangi malzeme ile yapılacağı ve/veya kaplanacağının açıklandığı listedir. Projenin diğer aşamalarında yeterince açıklanmayan hususlar, bu listede toplu olarak verilmekte, böylece binanın, ince yapı elemanlarının teşkili konusunda mimarın öngörüleri belirtilmiş olmaktadır. Yer listesinde, ince yapı elemanlarının imalatı ile ilgili detayların verdiği pafta numarası da verilerek iki pafta arasında organik bağ sağlanmış olmaktadır. Örneğin, yer listesinde, son kat tavan döşemesi tanımlanırken “döşeme betonu + ısı ve su yalıtımı” denilmişse, bu açıklamanın sonunda, yalıtım detayının pafta numarası (D.P. No: .....) şeklinde açıklanmaktadır. Detaylar: Detay çizimlerinde, daha önceki paftalarda yeterince açıklanamayan yapı elemanı ve bileşenlerin teşkilinde kullanılan üretim teknolojisi ve malzeme niteliği tanımlanmaktadır. Bir bina projesinde hangi detayların çizileceği, yapının özelliğine ve konfor düzeyine göre değişmektedir. Ancak sıradan bir bina projesinde bile, kapı ve pencere doğramaları, döşeme, duvar ve tavan kaplamaları, küpeşte ve korkuluk teşkili, döşeme, duvar ve çatıda uygulanacak her türlü yalıtım ile ilgili detaylar yer almaktadır. Detay ölçeği 1/25, 1/20, 1/10, 1/5, 1/2 veya 1/1 olabilmektedir. Örneğin, kapı ve pencerelerin görünüş ve yeterli sayıda kesiti 1/20 çizildikten sonra, kesitler üzerinde işaretlenen nokta detaylar 1/2 veya 1/1 ölçeğinde çizilmektedir. Detay çizimleri, uygulama aşamasında yararlanabilecek son müracaat belgeleri olduğundan, detaylarda açıklanmamış ya da tereddüte neden olacak hususların kalmaması gerekmektedir. Ayrıca, detay çizimlerinde, yapılacak imalatta kullanılması ön görülen malzeme ve işçilikler ile ilgili kapsamlı tanımlar yapmak yerine, söz konusu açıklamanın yapıldığı teknik şartnameye atıfta bulunmak, hem pratik hem de proje ile teknik şartname arasında organik bağın kurulmasına olanak sağlamaktadır.
|
